Projekt «Rutz Leimbinderpresse»

Martin Rutz von der Firma Rutz GmbH in Affeltrangen hat uns im Mai 2019 angefragt, ob wir Interesse hätten, für ihn ein grösseres TIA-Portal-Projekt zu programmieren. Es handelte sich dabei um eine Presse für Leimbinder (Holzbalken), die mit einer S7-1500-Siemens-SPS programmiert werden sollte.

Die Aufgabenstellung bestand darin, ein Programm für den Prototyp zu entwickeln, das als Grundlage für weitere ähnliche Pressen dient. Durch den Einsatz unserer bereits vorhandenen Standardbausteine und die Programmierung diverser kundenspezifischer Bausteine ist es bei weiteren Aufträgen ein Leichtes, diese zu konfigurieren.

Das Hauptgebiet von spshaus GmbH liegt in der praxisorientierten SPS-Weiterbildung am Standort St.Gallen und in internen Firmenschulungen direkt beim Kunden. Martin Glarner ist es jedoch wichtig, neben der Lehrtätigkeit einen Fuss in der Praxis zu haben. Daher arbeitet er gerne an kleineren oder grösseren Projekten als Programmierer.

Anlagedaten

  • 1 bis 4 unterschiedlich lange Pressen

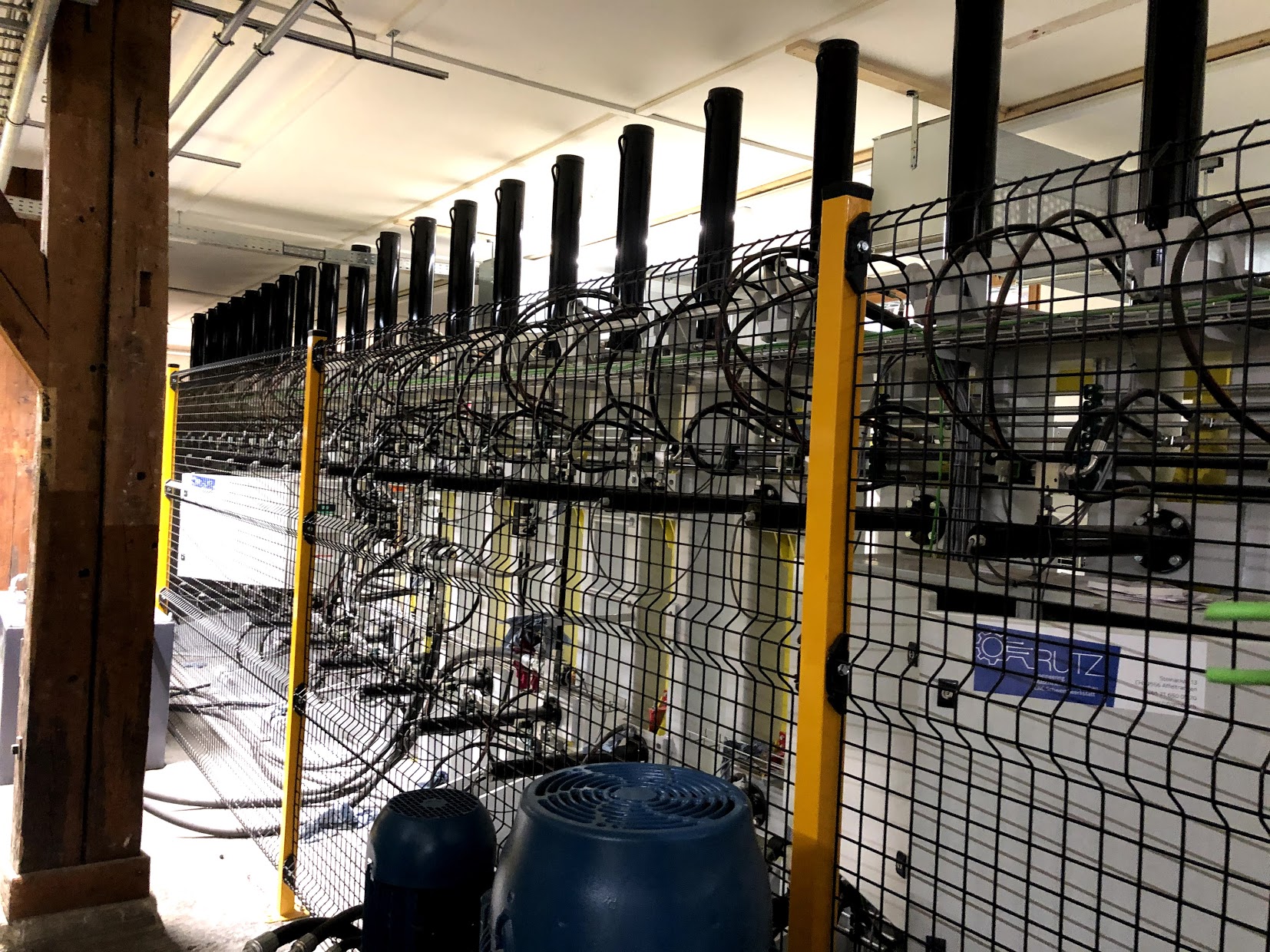

  • 1 bis 12 Press- und Seitendruckzylinder pro Presse
  • Binderlängen von 3 bis 24 m
  • Je nach Binderlänge können die Pressen einzeln betrieben oder zu Pressgruppen zusammengeschaltet werden
  • Für die Leimbinderpresse wurde von der Firma Rutz GmbH ein internationales Patent beantragt

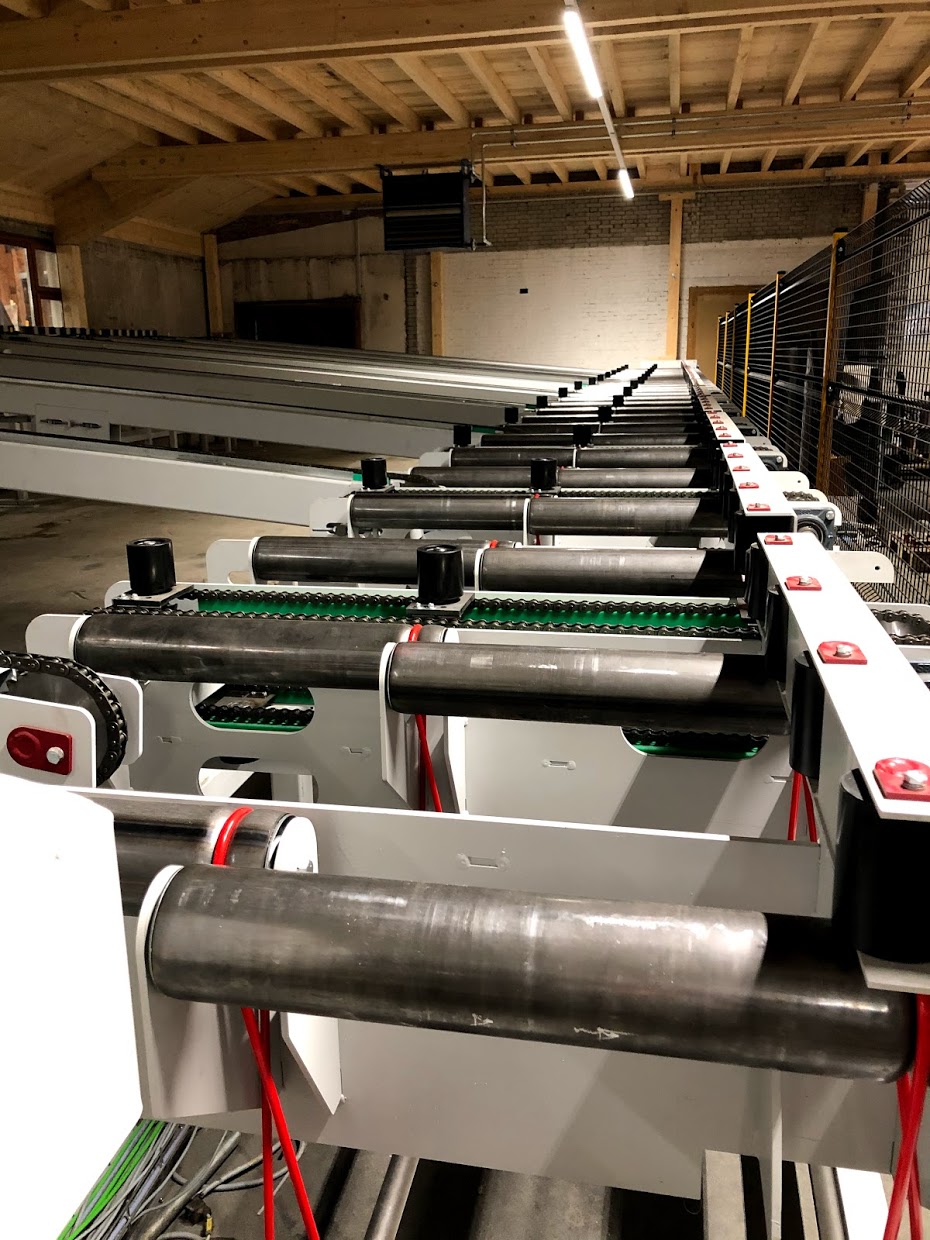

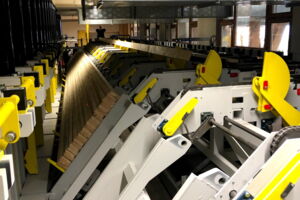

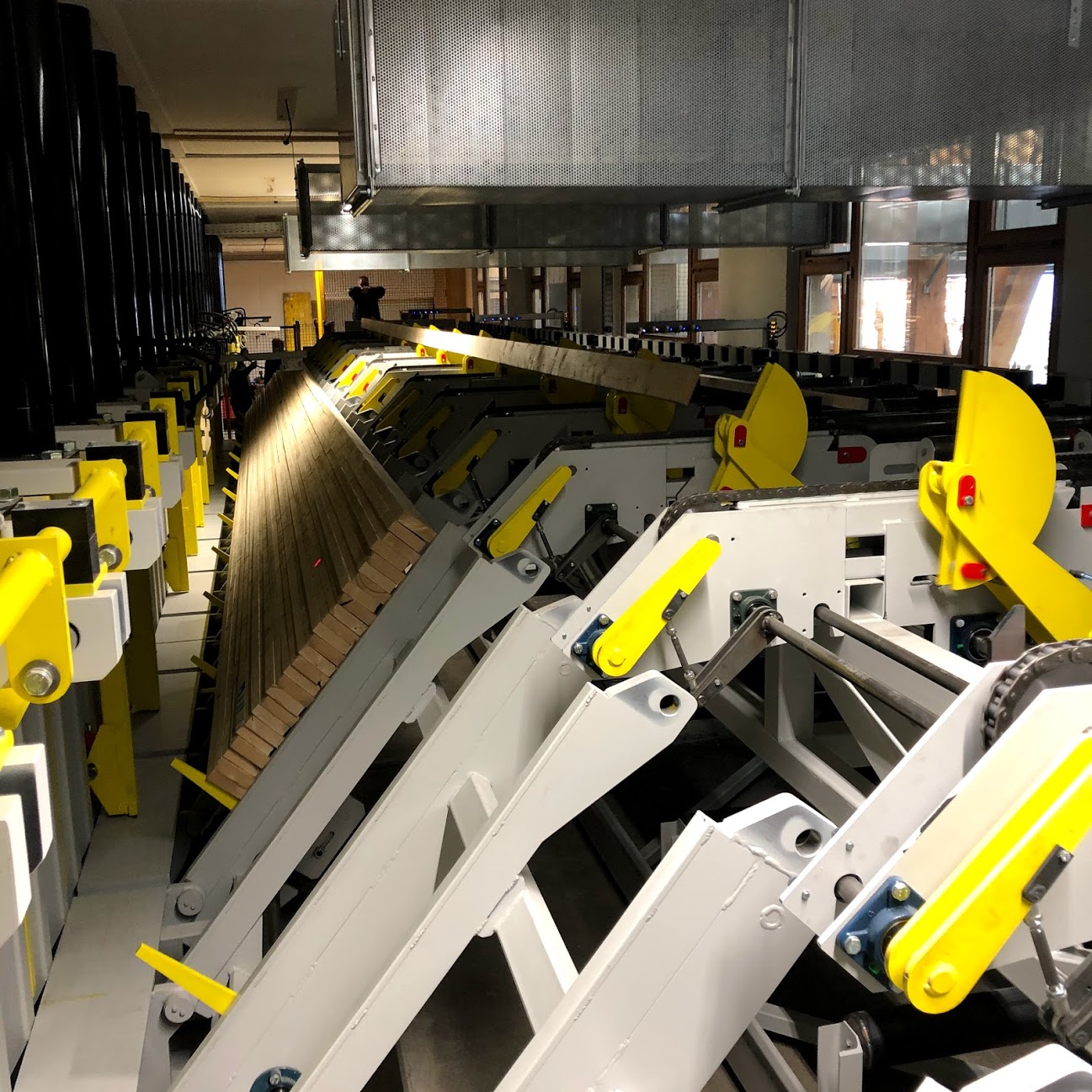

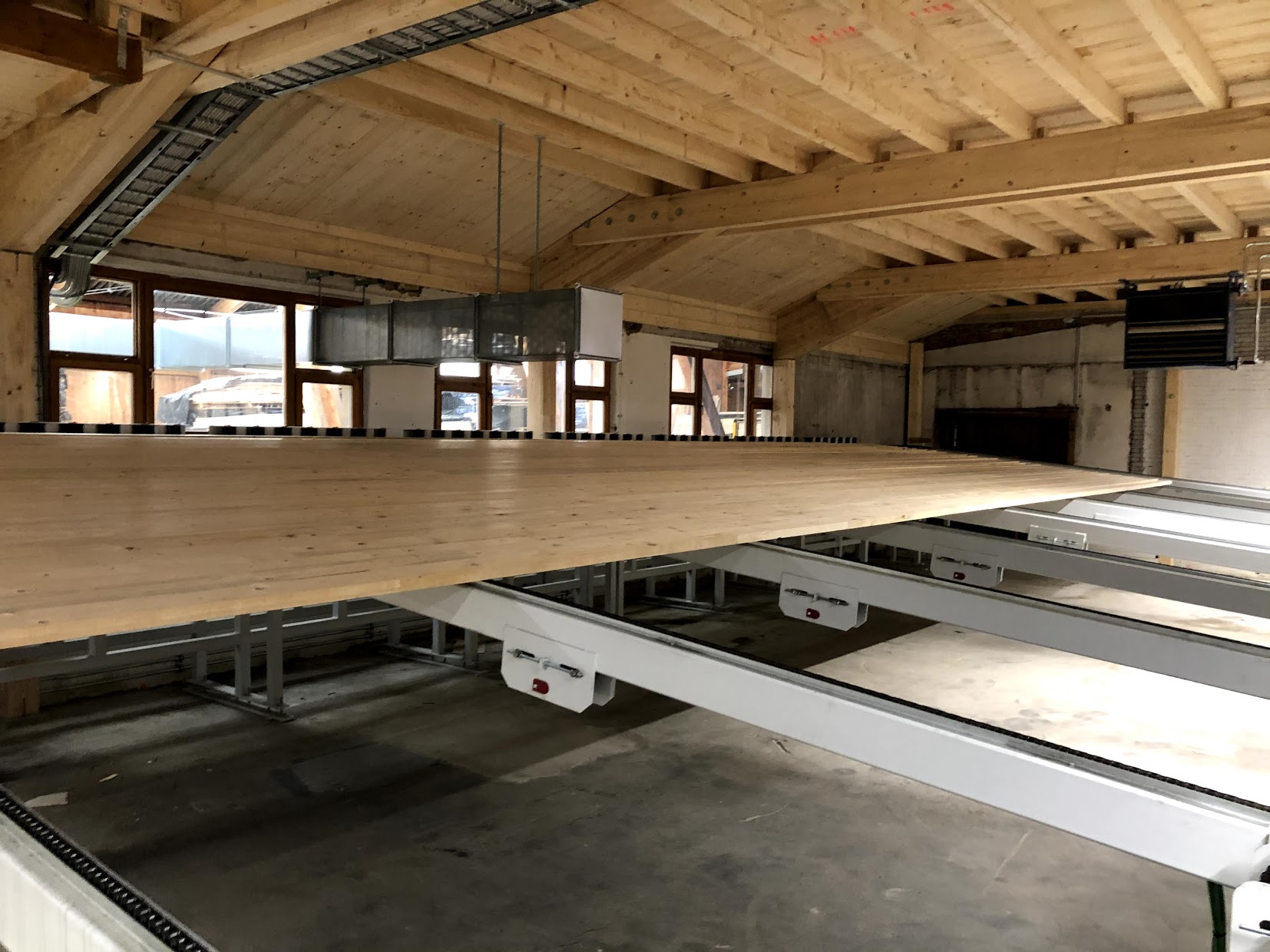

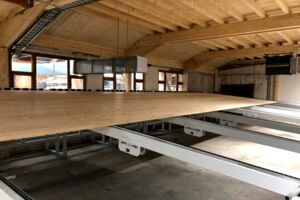

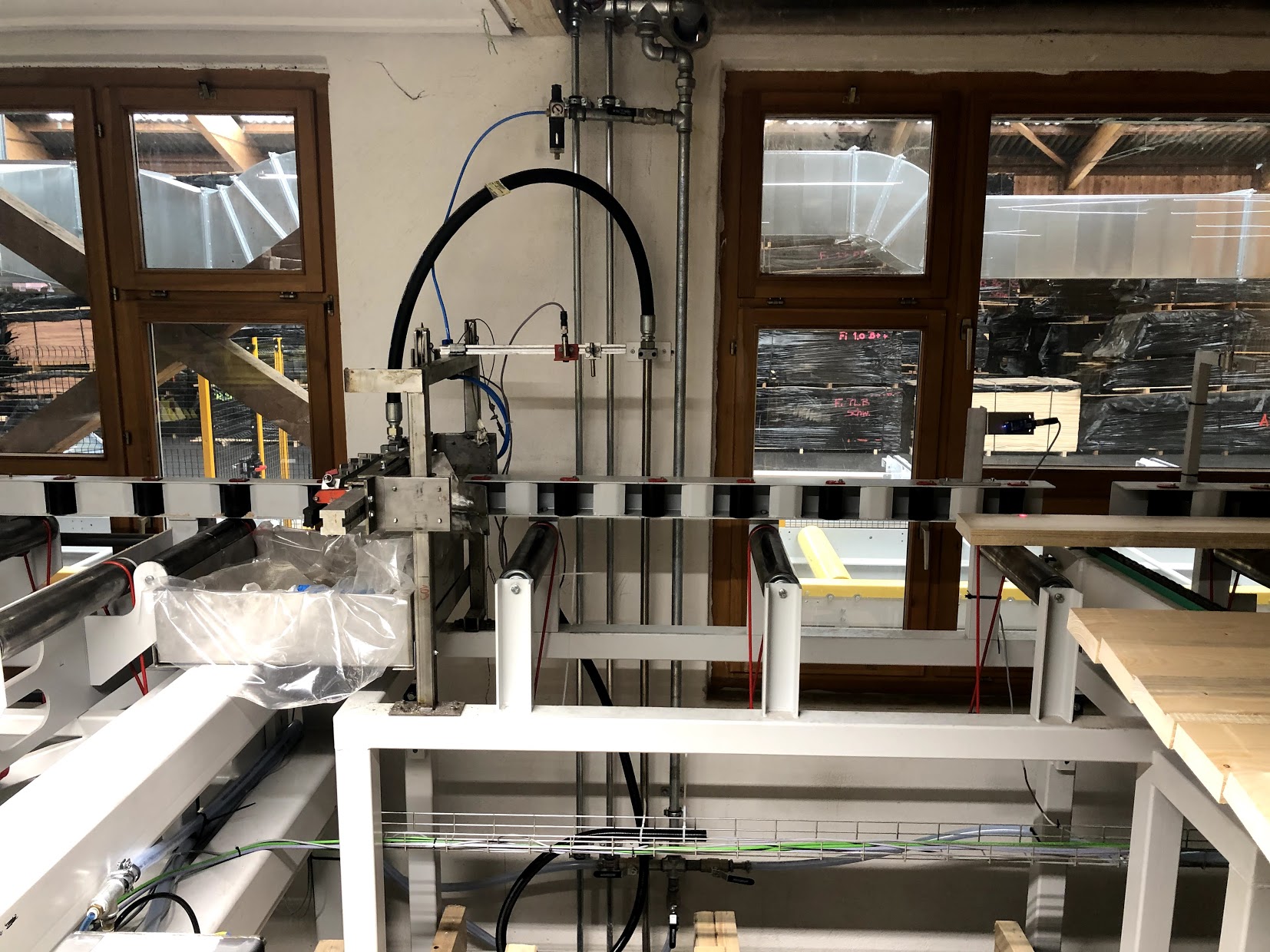

Der Prototyp steht bei der Firma Konrad Keller AG in Unterstammheim und besteht aus 3 Pressen.

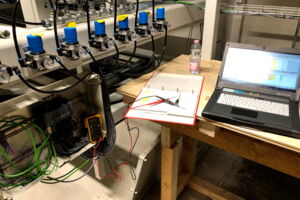

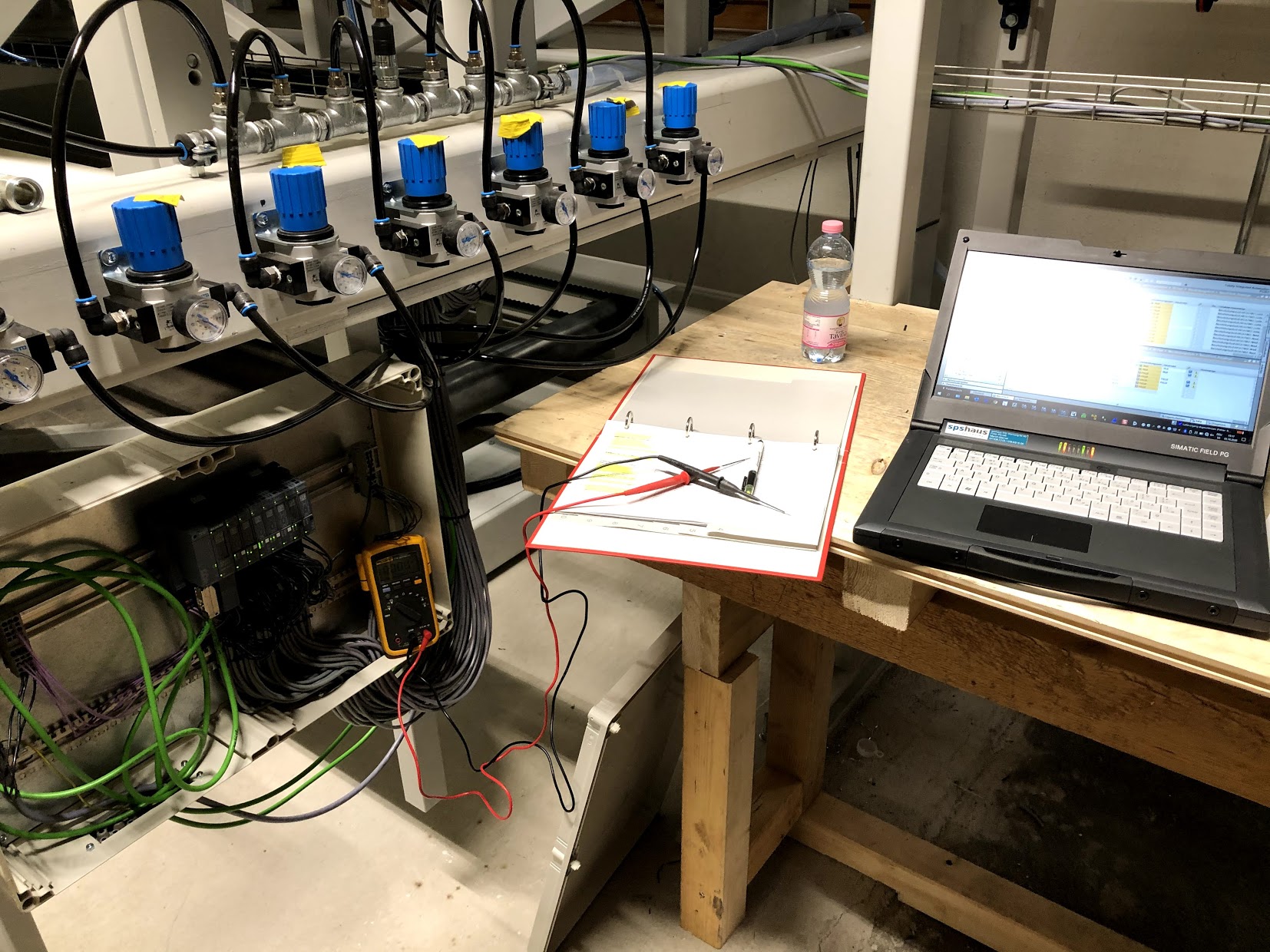

Inbetriebnahme

Wegen Corona hat sich die Inbetriebnahme verzögert und konnte erst im September 2020 erfolgen. Diese verlief aber sehr schnell und problemlos, da die Software mit Hilfe einer Simulation bereits im Büro getestet worden war.
Im November beginnt die Produktions- und Optimierungsphase.


Software

  • Siemens TIA-Portal V16
  • Programmiersprache S7-SCL
  • Safety Integrated
  • 5 Positionierachsen mit TO-Objekten
  • 8 PID-Druckregler für 4 Haupt- und 4 Nachpress-Hydraulikpumpen
  • ISO-on-TCP-Kommunikation zum Leitrechner

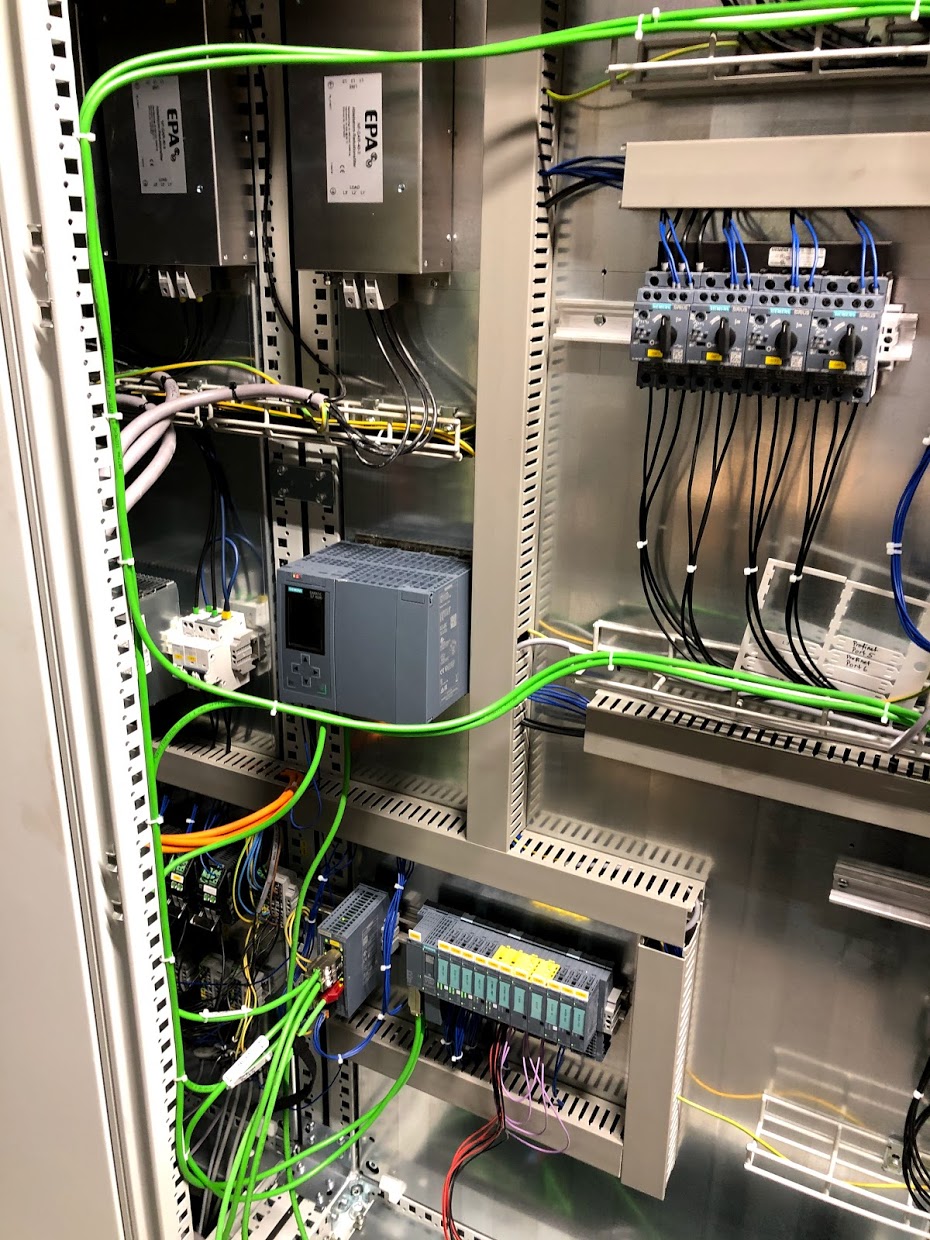

Hardware

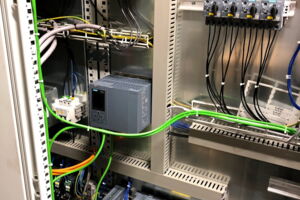

  • CPU1517F-PN/DP
  • Comfort Panel TP1500
  • ET200SP Stationen
  • 23 Siemens SINAMICS G120C Frequenzumrichter mit Profisafe
  • Siemens PROFINET Not-Halt SIRIUS ACT
  • Euchner PROFINET Schutztür-Zuhaltungen MBG2

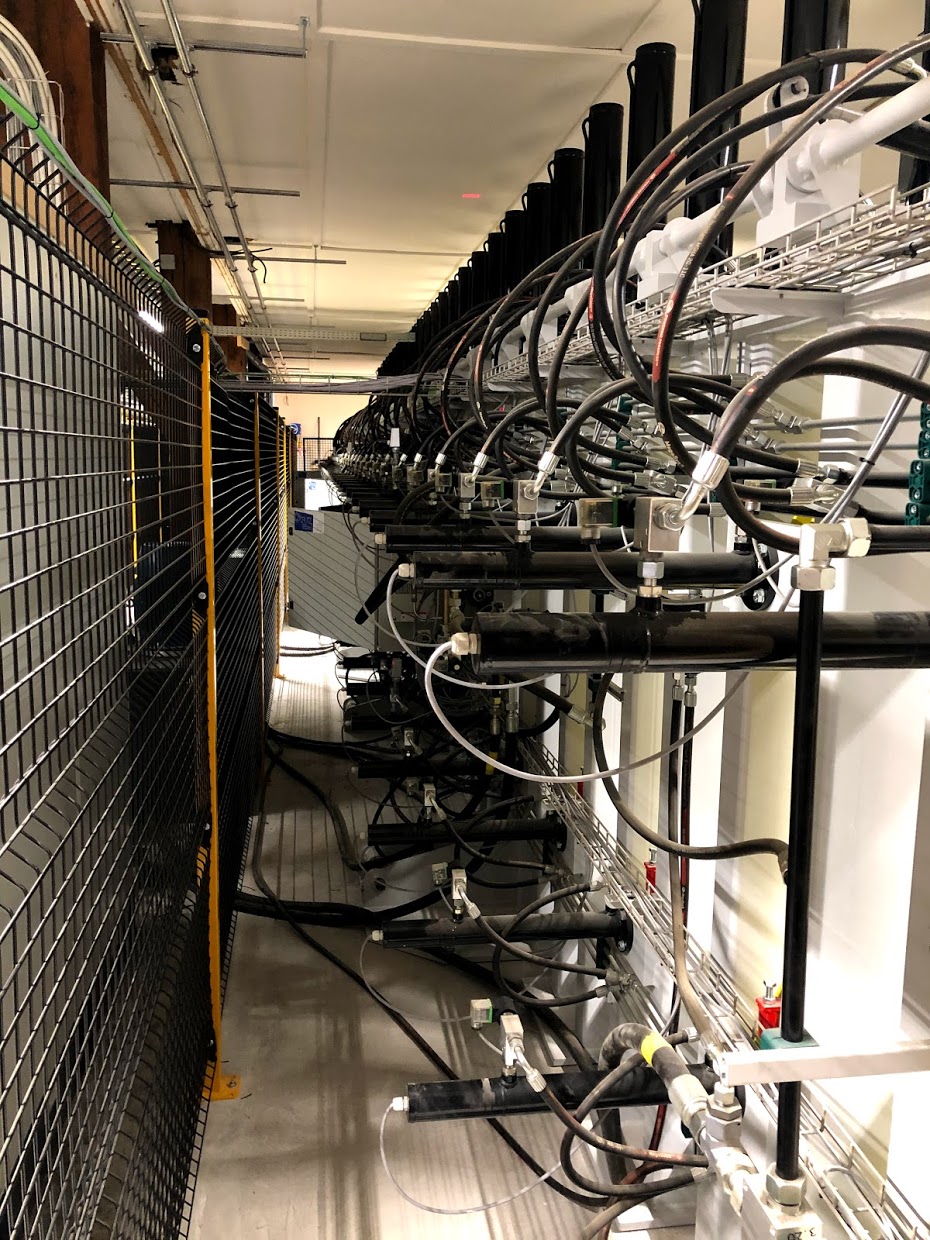

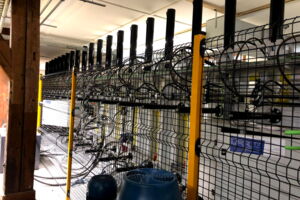

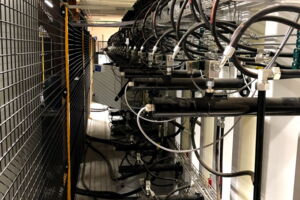

  • über 100 analoge Signale für das Hydrauliksystem


Wir bedanken uns ganz herzlich bei Martin Rutz für diesen spannenden Auftrag und das uns entgegengebrachte Vertrauen.

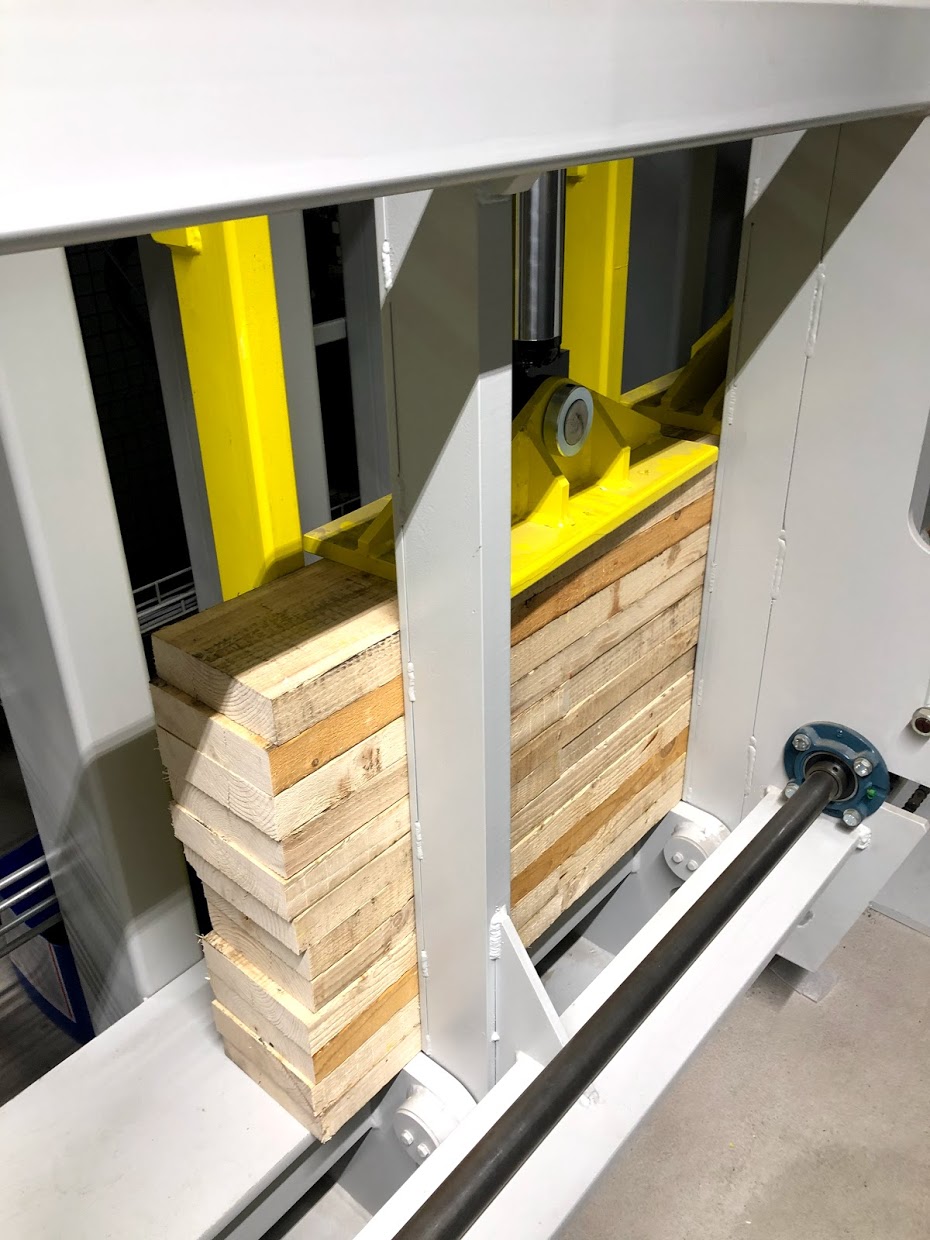

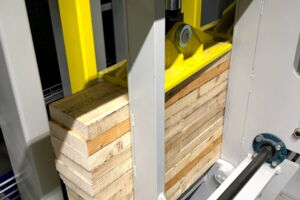

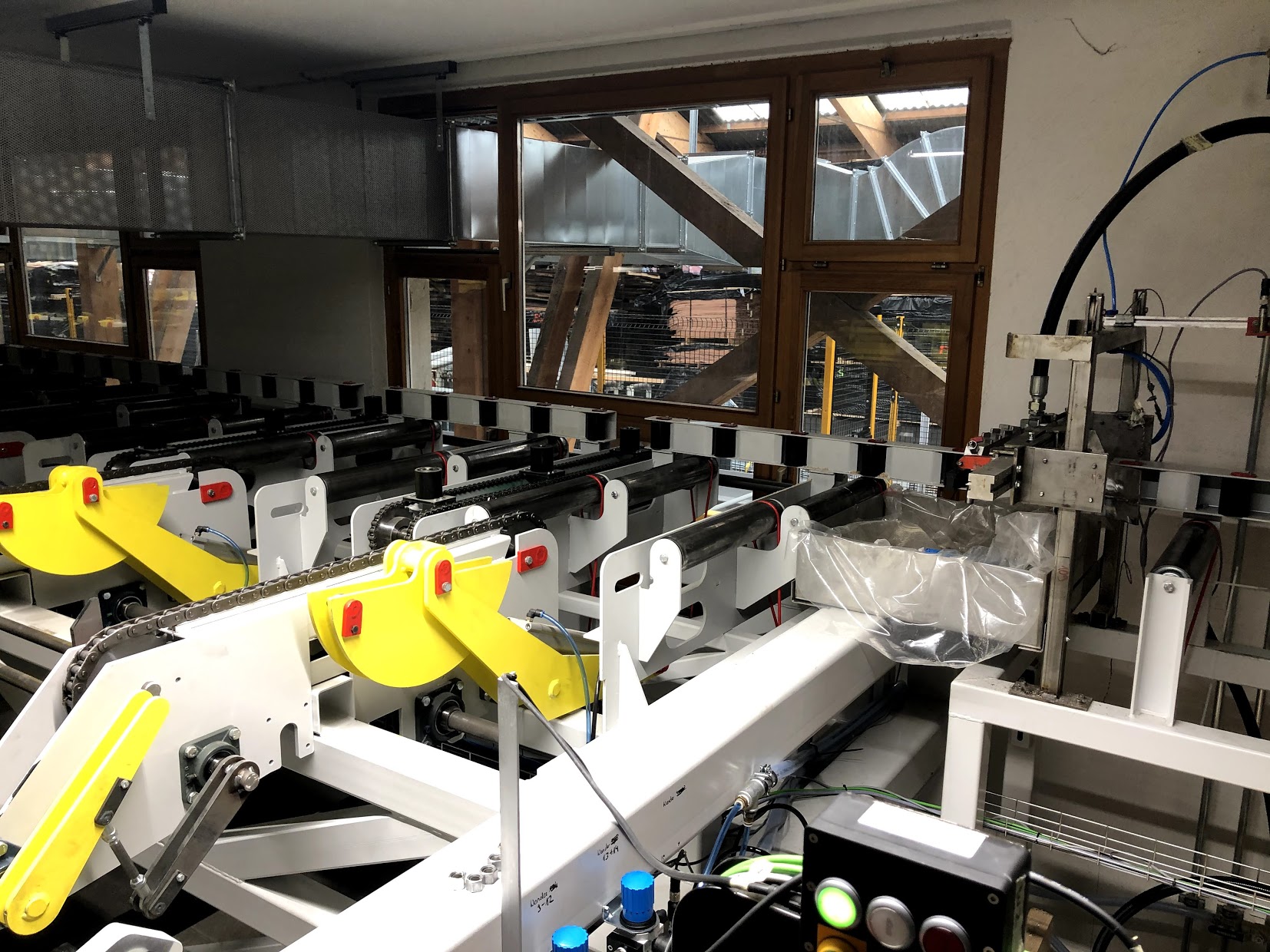

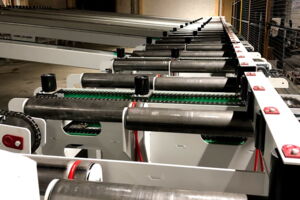

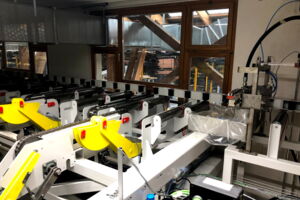

Fotos

Video "Hobelmaschine und Zwischenlager"

Video "Leimauftrag"

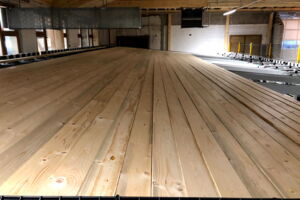

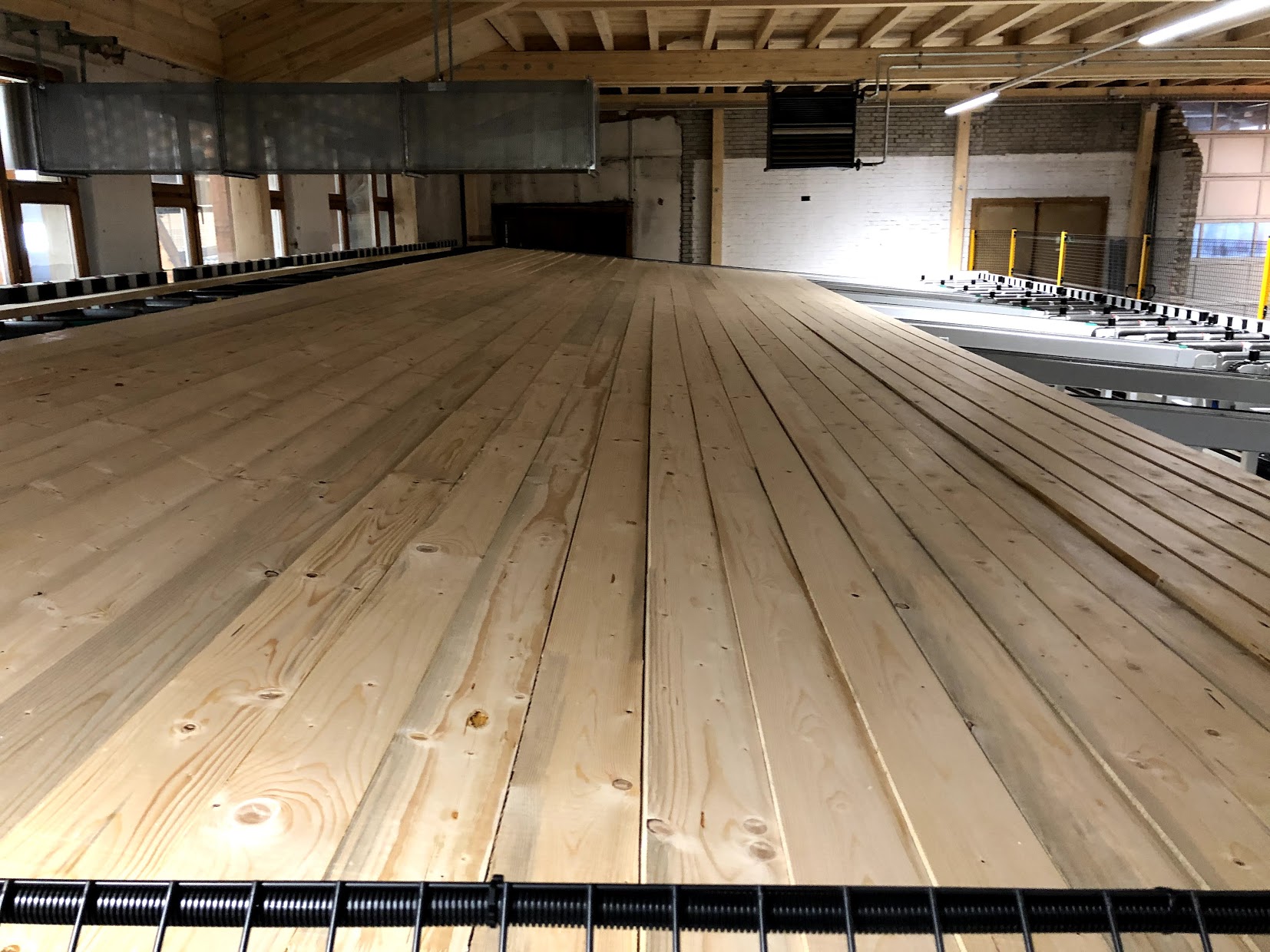

Video "Beschickungstisch"

Video "Presse schliessen"

Video "Pressvorgang starten"
